记录一下最近这学期学习的sylar服务器框架项目，输出整理一下项目的结构，用到的知识和自己的体会

项目仓库地址

https://github.com/sylar-yin/sylar/

整理博客过程中参考的大佬资料链接：

• https://juejin.cn/user/3553265265414296/posts

• https://juejin.cn/user/855843047999860/posts

• https://www.midlane.top/wiki/pages/viewpage.action?pageId=10060952

============================================

基础介绍

IO协程调度模块在继承Scheduler的基础上，整合封装了Linux的epoll提供的I/O多路复用机制

epoll允许一个进程同时监控多个文件描述符，并在某个或某些文件描述符就绪时，通知进程。 这使得单线程的程序可以同时处理多个网络连接或其他 I/O 事件，从而提高程序的并发性能和资源利用率。

参考资料： https://blog.csdn.net/Long_xu/article/details/144163549

epoll底层使用了红黑树，速度极快，加上使用边缘（ET）触发模式更是快到起飞

sylar这里使用epoll，主要目的是让调度器能高效地调度I/O事件，通过为fd注册监听事件，监听文件描述符的状态（事先将fd设置为非阻塞），执行回调函数，能让线程不再忙等（busy wait）而是通过epoll_wait阻塞在管道描述符上，等待管道的可读事件；当有任务添加时，tickle被调用，管道被写入数据，idle协程检测到后退出，调度器执行调度

该模块只有一个类IOManager

IOManager相比Scheduler增加了为fd注册读/写事件回调函数的功能，这对服务器开发来说至关重要，可以让程序员使用同步的方式写异步的代码，非常舒服

IOManager类

继承自Scheduler类，新增了注册/删除IO事件功能，在名称空间内声明了FdContextfd上下文结构体用来封装注册的事件，重载了tickle，stopping，idle方法

成员变量存储了epoll的fd，管道的fd，用于记录待处理事件数的原子变量，一个FdContext类型的vector以读写锁

// IO协程调度器类（继承了调度器，定时器）
class IOManager : public Scheduler, public TimerManager {
public:
    typedef std::shared_ptr
<IOManager> ptr;
    typedef RWMutex RWMutexType;

    // 事件类型枚举
    enum Event {
        NONE = 0x0, // 表示没有任何事件
        READ = 0x1, // EPOLLIN，读事件，监听fd是否可以读取数据
        WRITE = 0x4 // EPOLLOUT，写事件，监听fd是否可以写入数据
    };

private:
    // fd上下文结构体
    struct FdContext {
        typedef Mutex MutexType;            // 线程安全
        // 事件上下文结构体
        struct EventContext {
            Scheduler* scheduler = nullptr; // 事件执行的Scheduler
            Fiber::ptr fiber;               // 事件协程
            std::function<void()> cb;       // 事件的回调函数
        };

        EventContext& getContext(Event event);  // 根据传入枚举类型返回对应事件上下文成员
        void resetContext(EventContext& ctx);   // 重置传入的EventContext结构体
        void triggerEvent(Event event);         // 触发指定事件并执行回调或恢复协程

        EventContext read;      // 读事件上下文
        EventContext write;     // 写事件上下文
        int fd = 0;             // fd本身
        Event events = NONE;    // 已经注册的事件
        MutexType mutex;        // 互斥锁
    };

public:
    // 构造函数
    IOManager(size_t threads = 1, bool use_caller = true, const std::string& name = "");
    // 析构函数
    ~IOManager();

    // 向指定fd添加IO事件（READ/WRITE），并关联事件回调函数(0 success, -1 error)
    int addEvent(int fd, Event event, std::function<void()> cb = nullptr);
    // 删除指定fd上注册的指定IO事件（READ/WRITE）
    bool delEvent(int fd, Event event);
    // 取消指定fd上注册的指定IO事件（READ/WRITE）
    bool cancelEvent(int fd, Event event);
    // 取消指定fd上全部的IO事件 (READ & WRITE)
    bool cancelAll(int fd);

    // 返回当前协程的IOManager
    static IOManager* GetThis();
protected:
    void tickle() override;                 // 唤醒其他线程
    bool stopping() override;               // 返回是否满足停止条件
    void idle() override;                   // 线程空闲时执行的函数
    void onTimerInsertAtFront() override;   // 调用tickle()

    void contextResize(size_t size);        // 初始化fd上下文结构体vector
    bool stopping(uint64_t& timeout);       // 返回是否满足停止条件（定时器相关）

private:
    int m_epfd = 0;                         // epoll的fd
    int m_tickleFds[2];                     // 管道fd

    std::atomic
<size_t> m_pendingEventCount = {0};  // 当前待处理的事件数
    RWMutexType m_mutex;                            // 互斥锁
    std::vector<FdContext*> m_fdContexts;           // fd上下文结构体vector
};

构造函数

初始化了epoll以及管道fd，注册了监听管道读事件的epoll事件

// 构造函数
IOManager::IOManager(size_t threads, bool use_caller, const std::string& name)
    : Scheduler(threads, use_caller, name) {
    // 创建epoll
    m_epfd = epoll_create(5000);
    SYLAR_ASSERT(m_epfd > 0);

    // 创建管道用于线程tickle
    int rt = pipe(m_tickleFds);
    SYLAR_ASSERT(!rt);

    // 注册一个epoll_event（读事件，fd为pipefd[0]）
    epoll_event event;
    memset(&event, 0, sizeof(epoll_event));
    event.events = EPOLLIN | EPOLLET;   // 边缘触发模式
    event.data.fd = m_tickleFds[0];

    // 设置ticklefd[0]非阻塞
    rt = fcntl(m_tickleFds[0], F_SETFL, O_NONBLOCK);
    SYLAR_ASSERT(!rt);

    // 将该事件注册到epoll中
    rt = epoll_ctl(m_epfd, EPOLL_CTL_ADD, m_tickleFds[0], &event);
    SYLAR_ASSERT(!rt);

    // 初始化fd上下文结构体vector
    contextResize(32);

    // 启动IOManager
    start();
}

析构函数

释放资源

// 析构函数
IOManager::~IOManager() {
    // 停止IOManager
    stop();
    // 关闭fd
    close(m_epfd);
    close(m_tickleFds[0]);
    close(m_tickleFds[1]);

    // 释放m_fdContexts内存
    for(size_t i = 0; i < m_fdContexts.size(); i++) {
        if(m_fdContexts[i]) {
            delete m_fdContexts[i];
        }
    }
}

Event事件类型枚举

将事件分为读事件和写事件，枚举值与epoll函数接收的宏值相同

// 事件类型枚举
    enum Event {
        NONE = 0x0, // 表示没有任何事件
        READ = 0x1, // EPOLLIN，读事件，监听fd是否可以读取数据
        WRITE = 0x4 // EPOLLOUT，写事件，监听fd是否可以写入数据
    };

FdContext结构体

对I/O事件进行封装，封装了fd，事件上下文等信息，提供了方法来设置/触发事件

// fd上下文结构体
    struct FdContext {
        typedef Mutex MutexType;            // 线程安全
        // 事件上下文结构体
        struct EventContext {
            Scheduler* scheduler = nullptr; // 事件执行的Scheduler
            Fiber::ptr fiber;               // 事件协程
            std::function<void()> cb;       // 事件的回调函数
        };

        EventContext& getContext(Event event);  // 根据传入枚举类型返回对应事件上下文成员
        void resetContext(EventContext& ctx);   // 重置传入的EventContext结构体
        void triggerEvent(Event event);         // 触发指定事件并执行回调或恢复协程

        EventContext read;      // 读事件上下文
        EventContext write;     // 写事件上下文
        int fd = 0;             // fd本身
        Event events = NONE;    // 已经注册的事件
        MutexType mutex;        // 互斥锁
    };

// 根据传入枚举类型返回对应事件上下文成员
IOManager::FdContext::EventContext& IOManager::FdContext::getContext(IOManager::Event event) {
    switch(event) {
        case IOManager::READ:
            return read;
        case IOManager::WRITE:
            return write;
        default:
            SYLAR_ASSERT2(false, "getContext");
    }
}

// 重置传入的EventContext结构体
void IOManager::FdContext::resetContext(IOManager::FdContext::EventContext& ctx) {
    ctx.scheduler = nullptr;
    ctx.fiber.reset();
    ctx.cb = nullptr;
}

// 触发指定事件并执行回调或恢复协程
void IOManager::FdContext::triggerEvent(IOManager::Event event) {
    SYLAR_ASSERT(events & event);
    events = (Event)(events & ~event);
    EventContext& ctx = getContext(event);
    if(ctx.cb) {
        ctx.scheduler->schedule(&ctx.cb);
    } else {
        ctx.scheduler->schedule(&ctx.fiber);
    }
    ctx.scheduler = nullptr;
    return;
}

向fd注册事件

逻辑简单来说就是创建一个FdContext，向epoll注册事件，设置好FdContext的值，添加到IOManager内部的FdContexts数组中待执行，过程中维护一些变量

// 向指定fd添加IO事件（READ/WRITE），并关联事件回调函数(0 success, -1 error)
int IOManager::addEvent(int fd, Event event, std::function<void()> cb) {
    // 初始化一个FdContext
    FdContext* fd_ctx = nullptr;
    RWMutexType::ReadLock lock(m_mutex);    // 线程安全（readlock）
    // 从m_fdContexts中获取到对应fd的FdContext指针
    if((int)m_fdContexts.size() > fd) {
        fd_ctx = m_fdContexts[fd];
        lock.unlock();
    } else {    // fd不够就扩充vector
        lock.unlock();
        RWMutexType::WriteLock lock2(m_mutex);
        contextResize(fd * 1.5);
        fd_ctx = m_fdContexts[fd];
    }

    // 使用取出的fdContext的互斥锁
    FdContext::MutexType::Lock lock2(fd_ctx->mutex);
    // 禁止重复添加同种事件
    if(fd_ctx->events & event) {
        SYLAR_LOG_ERROR(g_logger) << "addEvent assert fd=" << fd
                    << " event=" << event
                    << " fd_ctx.event=" << fd_ctx->events;
        SYLAR_ASSERT(!(fd_ctx->events & event));
    }

    // 根据是否有已注册事件选择操作
    int op = fd_ctx->events ? EPOLL_CTL_MOD : EPOLL_CTL_ADD;
    // 创建一个epoll_event，设置边缘触发模式，添加事件，设置fd
    epoll_event epevent;
    epevent.events = EPOLLET | fd_ctx->events | event;
    epevent.data.ptr = fd_ctx;

    // 注册epoll事件
    int rt = epoll_ctl(m_epfd, op, fd, &epevent);
    if(rt) {
        SYLAR_LOG_ERROR(g_logger) << "epoll_ctl(" << m_epfd << ", "
            << op << "," << fd << "," << epevent.events << "):"
            << rt << ", (" << errno << ") (" << strerror(errno) << ")";
        return -1;
    }

    // 待执行的事件数+1
    m_pendingEventCount++;
    // 更新fdContext里的已注册事件
    fd_ctx->events = (Event)(fd_ctx->events | event);
    // 获取fdContext里对应事件类型的事件上下文
    FdContext::EventContext& event_ctx = fd_ctx->getContext(event);
    // 事件上下文应该是空的
    SYLAR_ASSERT(!event_ctx.scheduler
                && !event_ctx.fiber
                && !event_ctx.cb);
    // 设置事件的调度器
    event_ctx.scheduler = Scheduler::GetThis();

    // 若传入了回调函数
    if(cb) {
        // 设置事件的回调函数
        event_ctx.cb.swap(cb);
    } else {
        // 设置事件的协程
        event_ctx.fiber = Fiber::GetThis();
        SYLAR_ASSERT2(event_ctx.fiber->getState() == Fiber::EXEC
                      ,"state=" << event_ctx.fiber->getState());
    }
    return 0;
}

删除fd上指定类型的事件

流程与addEvent类似，先取出存放的FdContext，获取相关值，根据这些值来操作epoll

// 删除指定fd上注册的指定IO事件（READ/WRITE）
bool IOManager::delEvent(int fd, Event event) {
    RWMutexType::ReadLock lock(m_mutex);    // 线程安全
    // 获取fd对应的FdContext
    if((int)m_fdContexts.size() <= fd) {
        return false;
    }
    FdContext* fd_ctx = m_fdContexts[fd];
    lock.unlock();

    // 使用FdContext的成员锁
    FdContext::MutexType::Lock lock2(fd_ctx->mutex);
    // 若没有注册该类型事件，直接返回
    if(!(fd_ctx->events & event)) {
        return false;
    }

    // 获取删除指定事件后的位掩码
    Event new_events = (Event)(fd_ctx->events & ~event);
    // 若删除后还有剩事件，则是MOD，没剩下事件则是DEL
    int op = new_events ? EPOLL_CTL_MOD : EPOLL_CTL_DEL;
    // 创建epoll事件，设置边缘触发模式，事件类型，data指向fdContext
    epoll_event epevent;
    epevent.events = EPOLLET | new_events;
    epevent.data.ptr = fd_ctx;

    // 对epoll进行操作（MOD/DEL）
    int rt = epoll_ctl(m_epfd, op, fd, &epevent);
    if(rt) {
        SYLAR_LOG_ERROR(g_logger) << "epoll_ctl(" << m_epfd << ", "
            << op << "," << fd << "," << epevent.events << "):"
            << rt << ", (" << errno << ") (" << strerror(errno) << ")";
        return false;
    }

    // 待处理事件数量-1
    m_pendingEventCount--;
    // 设置fdContext的已注册事件类型
    fd_ctx->events = new_events;
    // 重置fdContext的对应事件类型上下文成员
    FdContext::EventContext& event_ctx = fd_ctx->getContext(event);
    fd_ctx->resetContext(event_ctx);
    return true;
}

取消fd上指定类型的事件

逻辑与上面的函数差不多，区别在与cancelEvent最后会触发事件的回调

// 取消指定fd上注册的指定IO事件（READ/WRITE）
bool IOManager::cancelEvent(int fd, Event event) {
    RWMutexType::ReadLock lock(m_mutex);    // 线程安全
    if((int)m_fdContexts.size() <= fd) {
        return false;
    }
    // 获取对应fd的FdContext
    FdContext* fd_ctx = m_fdContexts[fd];
    lock.unlock();

    // 使用fdContext的成员锁
    FdContext::MutexType::Lock lock2(fd_ctx->mutex);
    if(!(fd_ctx->events & event)) {
        return false;
    }

    // 获取新的事件类型位掩码，判断应执行的操作
    Event new_events = (Event)(fd_ctx->events & ~event);
    int op = new_events ? EPOLL_CTL_MOD : EPOLL_CTL_DEL;
    // 创建新的epoll事件，并设置
    epoll_event epevent;
    epevent.events = EPOLLET | new_events;
    epevent.data.ptr = fd_ctx;

    // 执行epoll操作
    int rt = epoll_ctl(m_epfd, op, fd, &epevent);
    if(rt) {
        SYLAR_LOG_ERROR(g_logger) << "epoll_ctl(" << m_epfd << ", "
            << op << "," << fd << "," << epevent.events << "):"
            << rt << ", (" << errno << ") (" << strerror(errno) << ")";
        return false;
    }

    // 直接触发对应fdContext的对应事件
    fd_ctx->triggerEvent(event);
    // 待处理事件数量-1
    m_pendingEventCount--;
    return true;
}

取消fd上所有类型的事件

和上面逻辑类似，区别是会取消所有类型的事件

// 取消指定fd上全部的IO事件 (READ & WRITE)
bool IOManager::cancelAll(int fd) {
    RWMutexType::ReadLock lock(m_mutex);
    if((int)m_fdContexts.size() <= fd) {
        return false;
    }
    FdContext* fd_ctx = m_fdContexts[fd];
    lock.unlock();

    FdContext::MutexType::Lock lock2(fd_ctx->mutex);
    if(!fd_ctx->events) {
        return false;
    }

    int op = EPOLL_CTL_DEL;
    epoll_event epevent;
    epevent.events = 0;
    epevent.data.ptr = fd_ctx;

    int rt = epoll_ctl(m_epfd, op, fd, &epevent);
    if(rt) {
        SYLAR_LOG_ERROR(g_logger) << "epoll_ctl(" << m_epfd << ", "
            << op << "," << fd << "," << epevent.events << "):"
            << rt << ", (" << errno << ") (" << strerror(errno) << ")";
        return false;
    }

    if(fd_ctx->events & READ) {
        fd_ctx->triggerEvent(READ);
        m_pendingEventCount--;
    }
    if(fd_ctx->events & WRITE) {
        fd_ctx->triggerEvent(WRITE);
        m_pendingEventCount--;
    }

    SYLAR_ASSERT(fd_ctx->events == 0);
    return true;
}

tickle方法的重载

通过往管道里写一个字节，唤醒正在epoll_wait的空闲线程

// 唤醒其他线程
void IOManager::tickle() {
    if(!hasIdleThreads()) {
        return;
    }
    // 向pipe里发送1字节数据，唤醒epoll_wait
    int rt = write(m_tickleFds[1], "T", 1);
    SYLAR_ASSERT(rt == 1);
}

stopping方法的重载

除了要满足Scheduler::stopping()，还必须满足待执行任务数量为0 以及 定时器为空（后续整合入的定时器模块）

// 返回是否满足停止条件
bool IOManager::stopping(uint64_t& timeout) {
    // 获取下次任务执行时间
    timeout = getNextTimer();
    // 定时器为空，待执行任务为0,Scheduler可停止
    return timeout == ~0ull
        && m_pendingEventCount == 0
        && Scheduler::stopping();
}

// 返回是否满足停止条件
bool IOManager::stopping() {
    uint64_t timeout = 0;
    return stopping(timeout);
}

idle方法的重载

会调用epoll_wait等待I/O事件，然后遍历返回的事件，取出FdContext并触发回调，然后更新epoll事件状态

// 线程空闲时执行的函数
void IOManager::idle() {
    SYLAR_LOG_DEBUG(g_logger) << "idle";
    // 创建长度为64的epoll_event数组并使用智能指针托管
    epoll_event* events = new epoll_event[64]();
    std::shared_ptr
<epoll_event> shared_events(events, [](epoll_event* ptr){
        delete[] ptr;
    });

    while(true) {
        // 检查是否需要停止IOManager
        uint64_t next_timeout = 0;
        if(stopping(next_timeout)) {
            SYLAR_LOG_INFO(g_logger) << "name=" << getName() << " idle stopping exit";
            break;
        }

        int rt = 0;
        do {
            static const int MAX_TIMEOUT = 3000;    // 最大等待超时时间
            // 处理下一个定时器超时时间
            if(next_timeout != ~0ull) {
                next_timeout = (int)next_timeout > MAX_TIMEOUT
                                ? MAX_TIMEOUT : next_timeout;
            } else {
                next_timeout = MAX_TIMEOUT;
            }

            // 调用epoll_wait等待IO事件
            rt = epoll_wait(m_epfd, events, 64, (int)next_timeout);

            // 如果epoll被中断则回到循环头部继续等待
            if(rt < 0 && errno == EINTR) {
            } else {    // 否则跳出循环
                break;
            }
        } while(true);

        std::vector<std::function<void()>> cbs;
        listExpiredCb(cbs);
        if(!cbs.empty()) {
            // SYLAR_LOG_DEBUG(g_logger) << "on timer cbs.size=" << cbs.size();
            schedule(cbs.begin(), cbs.end());
            cbs.clear();
        }

        // 遍历epoll_wait返回的事件
        for(int i = 0; i < rt; i++) {
            // 取出epoll_event
            epoll_event& event = events[i];
            // 如果是ticklefd
            if(event.data.fd == m_tickleFds[0]) {
                uint8_t dummy[256];
                // 读管道发来的数据，唤醒某个正在epoll_wait的线程
                while(read(m_tickleFds[0], dummy, sizeof(dummy)) > 0);
                continue;
            }

            // 取出event的FdContext
            FdContext* fd_ctx = (FdContext*)event.data.ptr;
            FdContext::MutexType::Lock lock(fd_ctx->mutex);     // 使用FdContext的成员锁
            // 处理错误和挂起事件（同时设置读写事件）
            if(event.events & (EPOLLERR | EPOLLHUP)) {
                event.events |= (EPOLLIN | EPOLLOUT) & fd_ctx->events;
            }

            int real_event = NONE;
            if(event.events & EPOLLIN) {    // 读事件
                real_event |= READ;
            }
            if(event.events & EPOLLOUT) {   // 写事件
                real_event |= WRITE;
            }

            // 空事件
            if((fd_ctx->events & real_event) == NONE) {
                continue;
            }

            // 获取剩余事件
            int left_event = (fd_ctx->events & ~real_event);
            // 判断是修改还是删除
            int op = left_event ? EPOLL_CTL_MOD : EPOLL_CTL_DEL;
            // 设置为边缘触发
            event.events = EPOLLET | left_event;

            // 执行op操作
            int rt2 = epoll_ctl(m_epfd, op, fd_ctx->fd, &event);
            if(rt2) {
                SYLAR_LOG_ERROR(g_logger) << "epoll_ctl(" << m_epfd << ", "
                    << op << "," << fd_ctx->fd << "," << event.events << "):"
                    << rt << ", (" << errno << ") (" << strerror(errno) << ")";
                continue;
            }

            // 触发事件
            if(real_event & READ) {
                fd_ctx->triggerEvent(READ);
                m_pendingEventCount--;
            }
            if(real_event & WRITE) {
                fd_ctx->triggerEvent(WRITE);
                m_pendingEventCount--;
            }
        }

        // 返回调度器协程（使用裸指针，防止析构问题）
        Fiber::ptr cur = Fiber::GetThis();
        auto raw_ptr = cur.get();
        cur.reset();
        raw_ptr->swapOut();
    }
}

测试

测试内容是注册两个网络IO事件，一个读一个写，理论上是先触发写事件回调，往socket写http报文；然后触发读事件，从socket中读出http响应报文

#include "sylar/sylar.h"
#include "sylar/iomanager.h"
#include
<iostream>
#include <sys/types.h>
#include <sys/socket.h>
#include <arpa/inet.h>
#include <unistd.h>
#include <fcntl.h>
#include <sys/epoll.h>

sylar::Logger::ptr g_logger(SYLAR_LOG_ROOT());

int sock = 0;

void test_fiber() {
    SYLAR_LOG_INFO(g_logger) << "test_fiber sock=" << sock;

    sock = socket(AF_INET, SOCK_STREAM, 0);
    fcntl(sock, F_SETFL, O_NONBLOCK);

    sockaddr_in addr;
    memset(&addr, 0, sizeof(addr));
    addr.sin_family = AF_INET;
    addr.sin_port = htons(80);
    inet_pton(AF_INET, "104.20.34.220", &addr.sin_addr.s_addr);

    if(!connect(sock, (const sockaddr*)&addr, sizeof(addr))) {
    } else if(errno == EINPROGRESS) {
        SYLAR_LOG_INFO(g_logger) << "add event errno=" << errno << " " << strerror(errno);
        sylar::IOManager::GetThis()->addEvent(sock, sylar::IOManager::READ, [](){
            SYLAR_LOG_INFO(g_logger) << "read callback";
            char temp[1024];
            int rt = read(sock, temp, 1024);
            if(rt >= 0) {
                std::string ans(temp,rt);
                SYLAR_LOG_INFO(g_logger) << "read:[" << ans << "]";
            } else {
                SYLAR_LOG_INFO(g_logger) << "read rt=" << rt;
            }
        });
        sylar::IOManager::GetThis()->addEvent(sock, sylar::IOManager::WRITE, [](){
            SYLAR_LOG_INFO(g_logger) << "write callback";
            const char* req =
                "GET / HTTP/1.1\r\n"
                "Host: www.example.com\r\n"
                "Connection: close\r\n"
                "\r\n";
            int rt = write(sock, req, strlen(req));

            SYLAR_LOG_INFO(g_logger) << "write rt=" << rt;
        });
    } else {
        SYLAR_LOG_INFO(g_logger) << "else " << errno << " " << strerror(errno);
    }

}

void test1() {
    std::cout << "EPOLLIN=" << EPOLLIN
              << " EPOLLOUT=" << EPOLLOUT << std::endl;
    sylar::IOManager iom(2, false, "IOM");
    iom.schedule(&test_fiber);
}

int main(int argc, char** argv) {
    SYLAR_LOG_INFO(g_logger) << "test begin";
    test1();
    SYLAR_LOG_INFO(g_logger) << "test end";
    return 0;
}

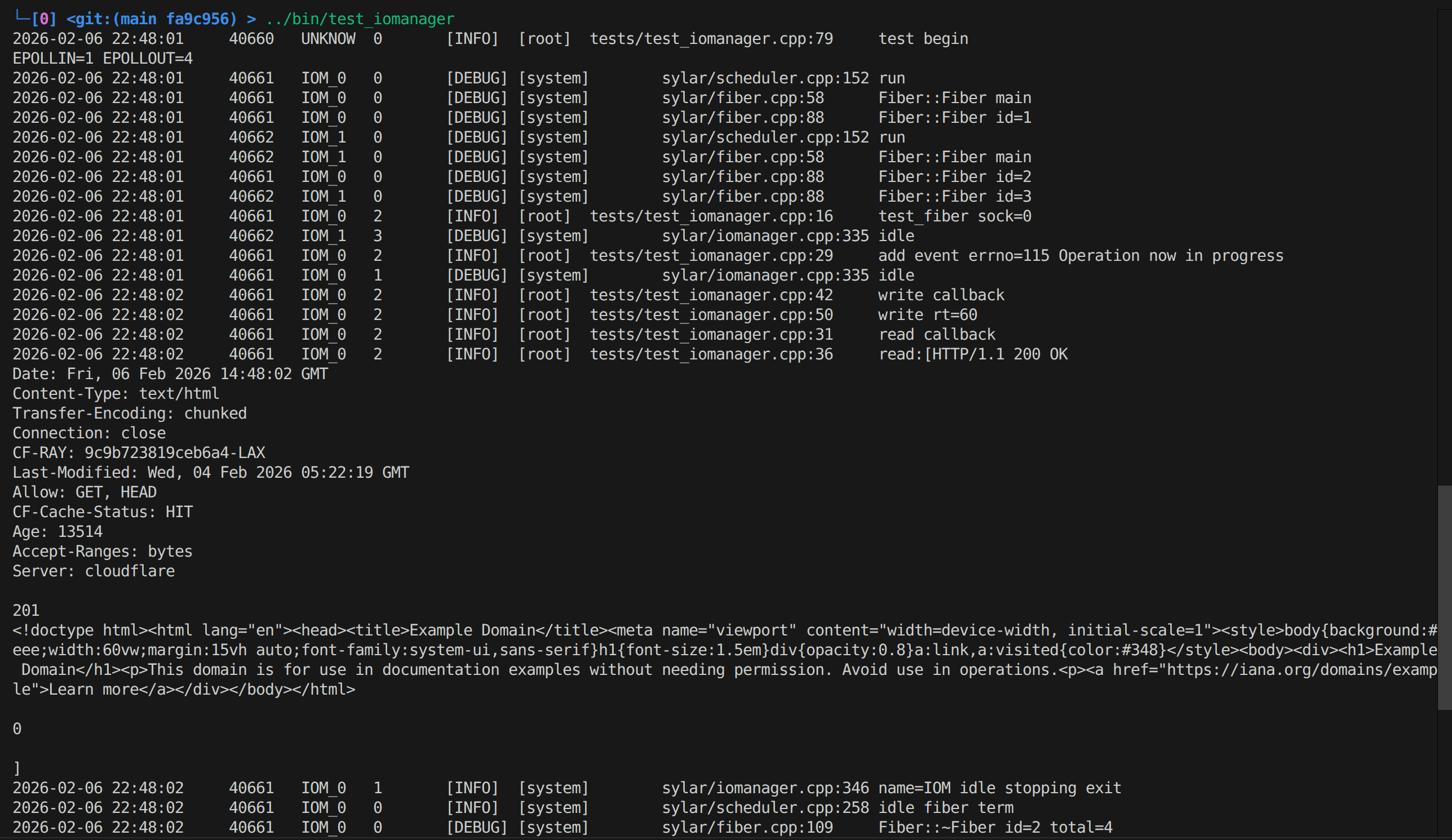

可以看到成功事件回调成功执行，符合预期

总结

在Scheduler的基础上实现了通过epoll实现事件并发处理的IOManager，为后续网络服务器高并发服务提供支持
